Насос остановился, давление в системе упало, и вода, которую он только что поднял, уходит обратно в скважину или в магистраль. Ситуация знакомая всем, кто хоть раз собирал водоснабжение частного дома без запорной арматуры на напорной линии. Решает её небольшая деталь, на которую при монтаже часто обращают внимание в последнюю очередь, хотя от неё зависит ресурс всего оборудования.
Обратный клапан пропускает среду только в одном направлении и перекрывает поток, как только тот пытается пойти назад. Подобрать обратный клапан под нужный диаметр, давление и тип соединения проще всего в каталоге профильного поставщика, где модели уже разбиты по конструкции и материалам. Но чтобы выбор был осознанным, стоит заранее понимать, чем отличаются разные исполнения и почему одна и та же арматура в одной системе служит десять лет, а в другой выходит из строя за сезон.
Зачем трубопроводу обратный клапан
Главная задача устройства — не дать среде двигаться против рабочего направления. В системе водоснабжения это означает, что трубопровод после остановки насоса остаётся заполненным, а при следующем включении агрегату не приходится заново прокачивать всю линию. Для поверхностных станций это вообще вопрос выживания: без воды на всасывании рабочее колесо быстро перегревается.
Защита насоса и от гидроудара
Когда поток резко останавливается, столб жидкости по инерции продолжает движение, а затем откатывается назад. Возникает гидроудар — кратковременный скачок давления, который способен в несколько раз превысить рабочее значение. Он разбивает уплотнения, срывает фитинги и со временем расшатывает крепление трубопровода к стенам.
Правильно подобранный клапан закрывается раньше, чем обратный поток успеет набрать скорость. Поэтому для насосных линий обычно выбирают модели с подпружиненным затвором: пружина начинает возвращать тарелку на седло ещё при снижении расхода, а не после того, как вода уже пошла назад.
Где обратные клапана ставят чаще всего
Сфера применения шире, чем кажется на первый взгляд. Встретить такую арматуру можно практически в любой инженерной системе:
- на напорной линии погружного или поверхностного насоса;
- на вводе холодной воды перед бойлером и водонагревателем;
- в контурах отопления с несколькими циркуляционными насосами;
- на канализационных выпусках, чтобы стоки не возвращались при переполнении коллектора;
- в промышленных магистралях, где транспортируют техническую воду, пар, масла или сжатый воздух.
Способы присоединения к трубопроводу
Тип соединения определяет не только то, как клапан будет установлен, но и насколько легко его потом обслуживать или менять. Ошибка здесь стоит дорого: переделывать узел ради другой арматуры приходится вместе с участком трубы.
Муфтовое (резьбовое) присоединение
Самый распространённый вариант для диаметров примерно до DN50. На корпусе нарезана трубная цилиндрическая резьба, чаще всего внутренняя с обеих сторон, хотя встречаются и комбинации «внутренняя — наружная». Такие клапаны ставят в квартирах, частных домах, на скважинах и в небольших котельных.
Плюс муфтовых моделей в простоте монтажа: хватает ключа, льна или ленты ФУМ. Минус в том, что для замены приходится раскручивать соседние элементы, поэтому рядом желательно предусмотреть американку или разъёмное соединение.

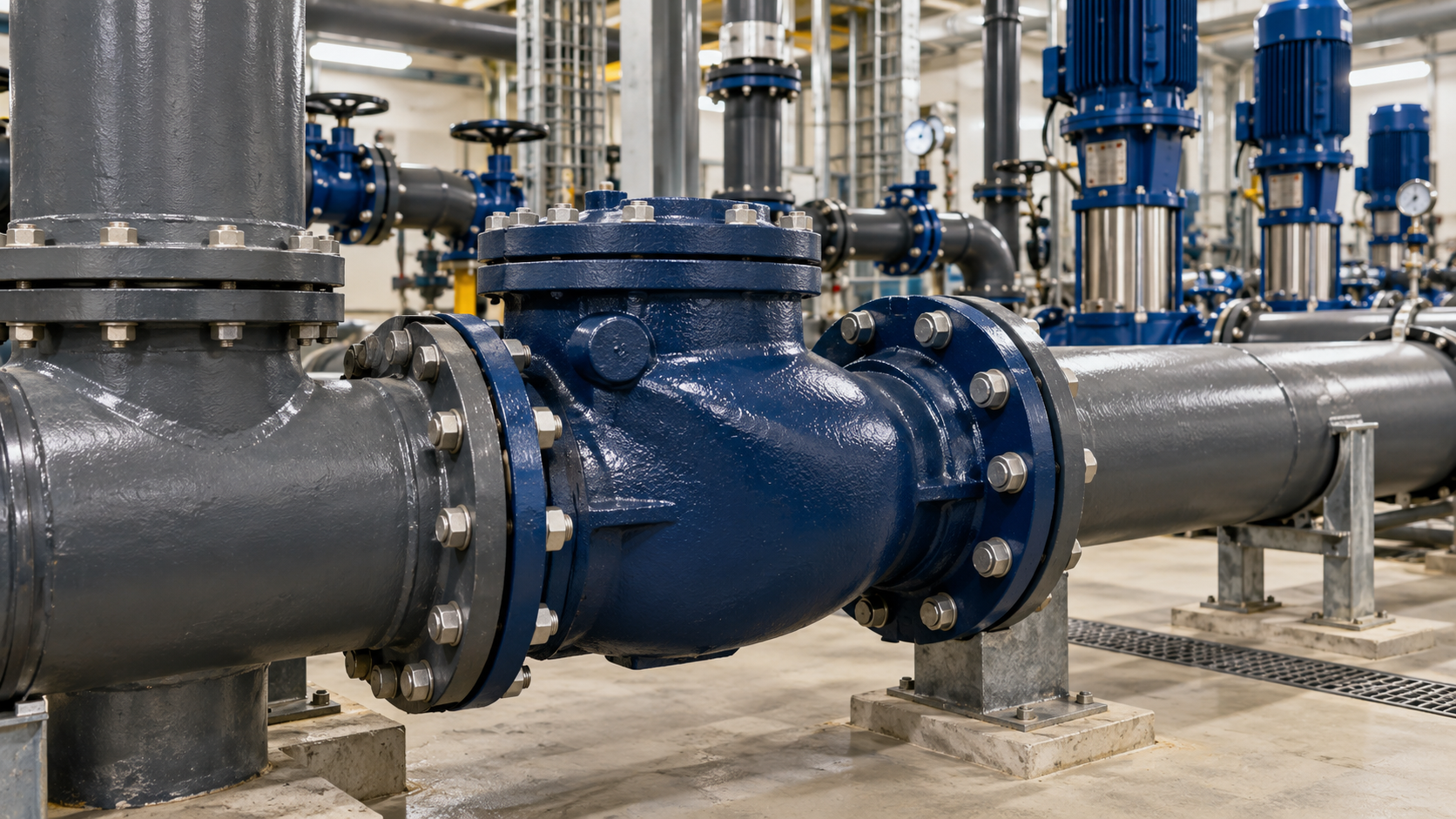

Фланцевое присоединение
Начиная с DN50–DN65 почти вся арматура переходит на фланцы. Клапан крепится к ответным фланцам трубопровода на болтах через прокладку, и его можно снять, не трогая остальную линию. Перед покупкой обязательно сверяют условное давление (обычно PN10 или PN16) и стандарт фланцев, иначе отверстия под болты просто не совпадут.

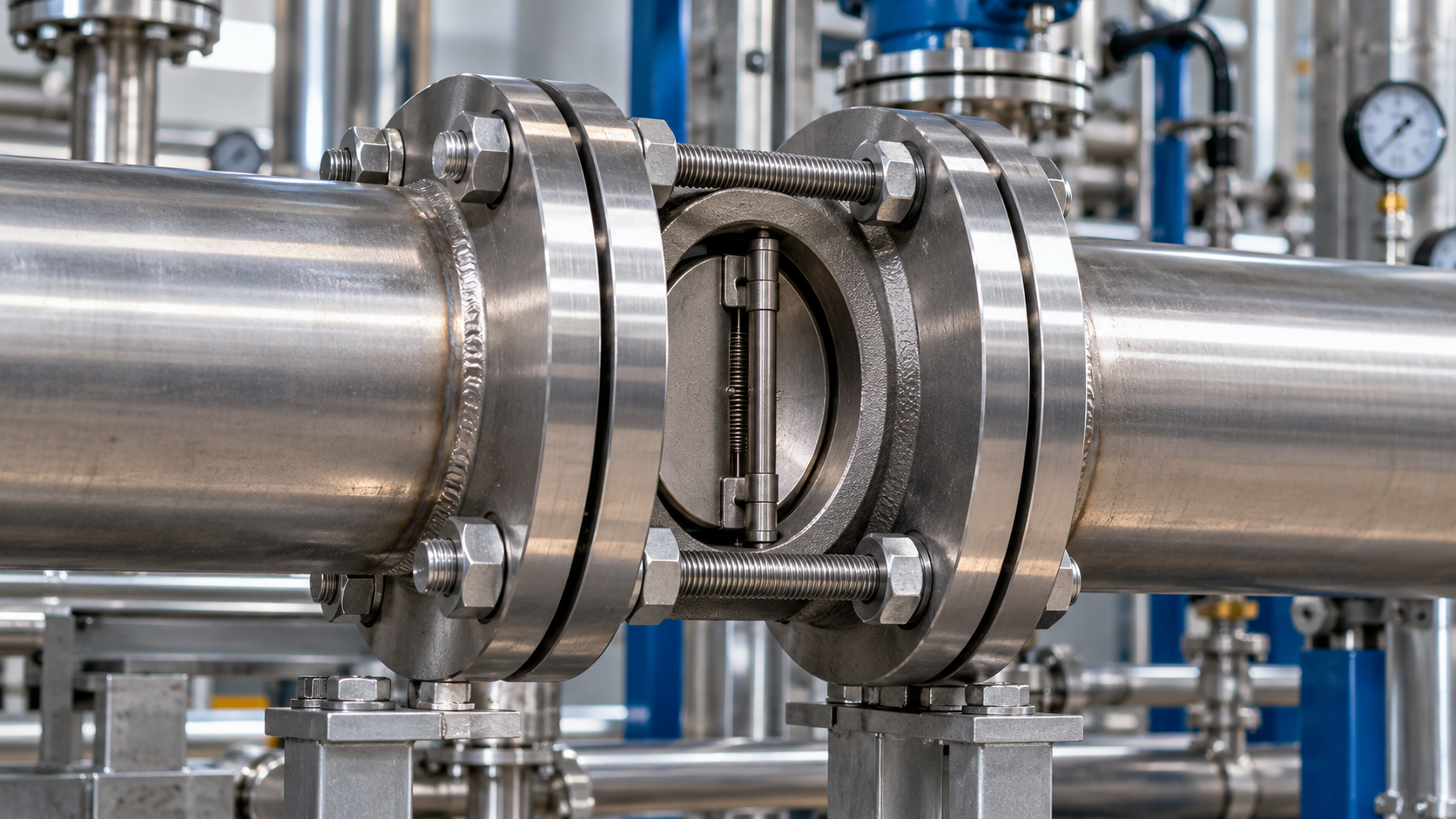

Межфланцевое присоединение
Межфланцевые модели (их ещё называют wafer) не имеют собственных фланцев. Тонкий корпус зажимается между двумя фланцами трубопровода длинными шпильками. Такой клапан легче и дешевле фланцевого, занимает меньше места по длине, поэтому его охотно используют в насосных станциях и тепловых пунктах, где каждый сантиметр на счету.
Под приварку и другие варианты
Для высоких давлений и температур, например в паропроводах, применяют клапаны с патрубками под приварку. Соединение получается неразъёмным и максимально надёжным, зато для замены придётся резать трубу. В медных системах встречаются модели под пайку или пресс-фитинг, а в пластиковых — под сварку раструбом или склейку.
Материалы корпуса и затвора
Материал выбирают исходя из среды, температуры и давления. Одна и та же конструкция может выпускаться в нескольких исполнениях, и разница в цене между ними нередко оправдана сроком службы.
Латунь и бронза
Латунь — стандарт для бытовых муфтовых клапанов. Она хорошо держит питьевую и горячую воду, легко обрабатывается, а качественные модели дополнительно никелируют снаружи. Бронза дороже, но лучше сопротивляется коррозии, поэтому её выбирают для морской воды и агрессивных сред.
Чугун
Корпуса из серого и высокопрочного чугуна — основной вариант для фланцевых и межфланцевых клапанов средних и больших диаметров. Чугун недорог, прочен и хорошо гасит вибрацию. Изнутри и снаружи корпус обычно покрывают эпоксидной краской, которая защищает металл от ржавчины в контакте с водой.
Нержавеющая и углеродистая сталь
Нержавейка нужна там, где важна гигиена или среда химически активна: пищевые производства, фармацевтика, бассейны с хлорированной водой. Углеродистую сталь ставят на пар, горячие нефтепродукты и магистрали с высоким давлением, где чугун уже не подходит.
Пластик и материалы уплотнений
Клапаны из ПВХ и полипропилена используют в химически агрессивных средах, системах полива и водоподготовки. Отдельного внимания заслуживает уплотнение затвора:
- EPDM — для холодной и горячей воды, в том числе питьевой;
- NBR — для масел, топлива и сред с примесью нефтепродуктов;
- FKM (витон) — для высоких температур и агрессивной химии.
Как подобрать клапан обратный под свою систему
Чтобы не ошибиться, удобно пройти по короткому алгоритму. Он подходит и для бытовой скважины, и для небольшой промышленной насосной.
- Определите условный диаметр — он должен совпадать с диаметром трубопровода, а не с размером патрубка насоса.
- Уточните рабочее давление и максимальную температуру среды, затем выберите модель с запасом по PN.
- Выберите тип присоединения: муфта для малых диаметров, фланцы или межфланцевое исполнение для крупных.
- Подберите материал корпуса и уплотнения под конкретную среду.
- Решите, какой затвор нужен: пружинный тарельчатый для насосов, поворотный для больших расходов, шаровой для канализации.
- Проверьте, допускает ли модель вертикальный монтаж, если стояк идёт вверх.
Монтаж и обслуживание

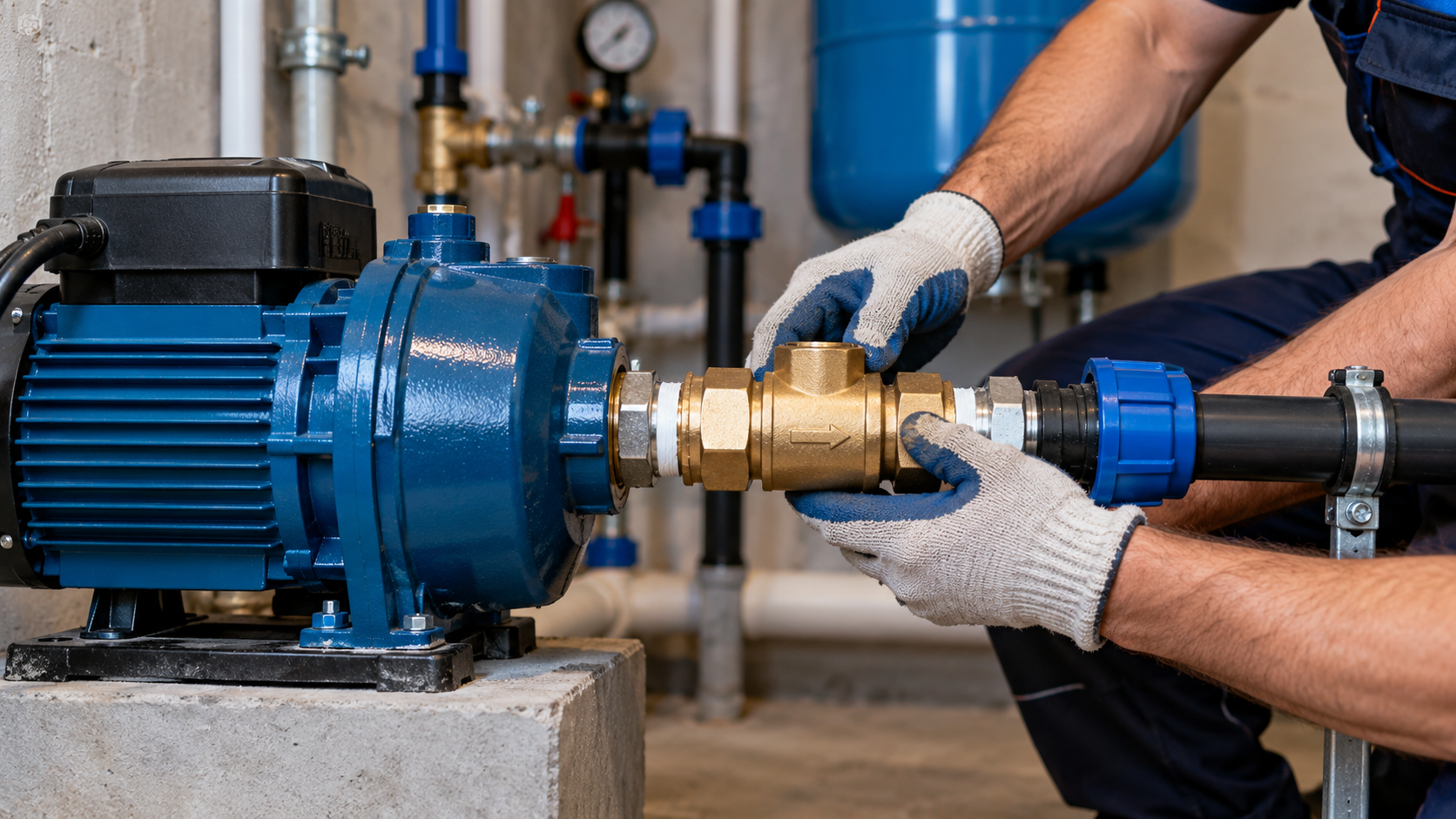

Даже хороший клапан будет работать плохо, если его поставить неправильно. Самая частая ошибка новичков — установка против стрелки на корпусе: в этом случае система просто не запустится. Вторая по частоте — отсутствие сетчатого фильтра перед клапаном, из-за чего песок и окалина попадают под затвор и он перестаёт плотно закрываться.
На скважине клапан монтируют сразу над погружным насосом, а иногда дублируют на оголовке. Раз в год-два узел стоит разбирать и осматривать седло, уплотнение и пружину. Если клапан начал пропускать воду или громко хлопать при отключении насоса, это первый сигнал к замене, пока гидроудар не добрался до более дорогого оборудования.
