Почему порядок в проводке — это не педантизм, а инженерия

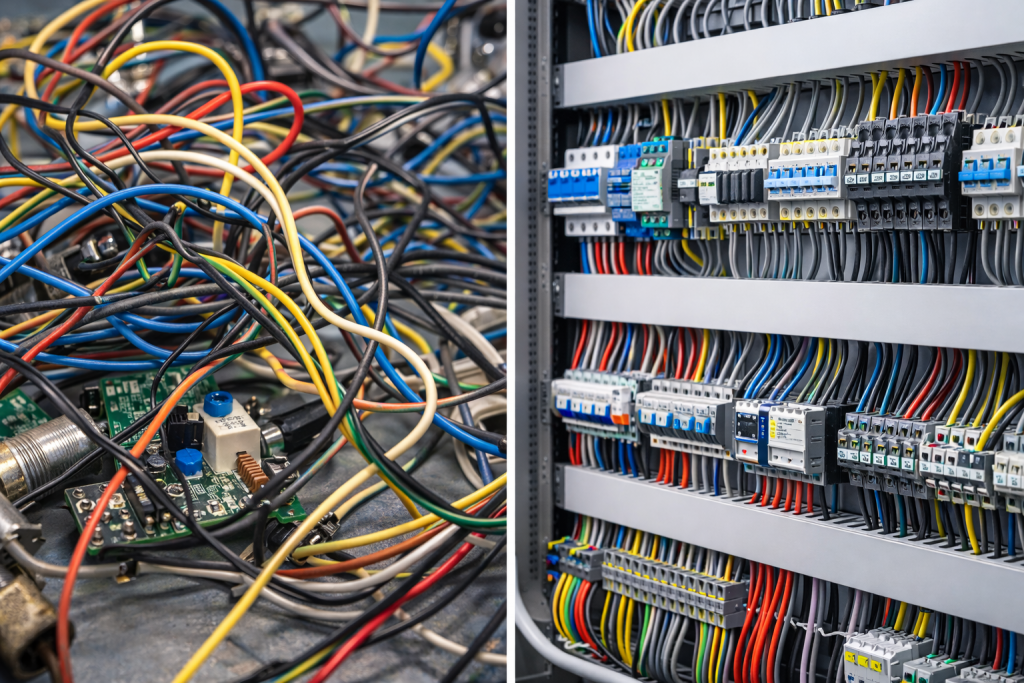

Посмотрите на проводку в типичном самодельном устройстве и в профессионально собранном промышленном шкафу — разница очевидна с первого взгляда. В первом случае провода торчат в разные стороны, перепутаны, мешают друг другу и создают хаос, в котором невозможно найти нужный проводник. Во втором — аккуратные жгуты, чёткие трассы, каждый провод на своём месте. Разница достигается не только опытом и аккуратностью монтажника — главным образом её обеспечивают кабельные стяжки. Этот копеечный инструмент радикально меняет качество любого монтажа.
Аккуратная укладка проводов — это не просто эстетика. Правильно зафиксированные кабели не перетираются в местах изгиба, не попадают под движущиеся части механизмов, не замыкают друг на друга при вибрации. В электронных устройствах это напрямую влияет на надёжность и срок службы. В автомобилях — на безопасность. В промышленных панелях — на удобство обслуживания и диагностики. Кабельная стяжка — дешевейшая страховка от целого класса проблем.
Прежде чем купить стяжки, стоит разобраться в их разнообразии — оно значительно шире, чем кажется на первый взгляд. Стандартные нейлоновые стяжки (PA66) — самые распространённые и доступные. Они выдерживают температуры от -40 до +85°C, устойчивы к большинству бытовых химикатов и имеют достаточную механическую прочность для большинства применений. Стяжки из нейлона со стабилизатором UV — для применения на улице, под прямым солнечным светом: без UV-стабилизатора обычный нейлон разрушается за несколько месяцев под воздействием ультрафиолета. Для экстремальных температур (до +150°C и выше) используются стяжки из полиэтилена или специальных термостойких полимеров.
Размеры, нагрузка и правила выбора
Кабельные стяжки выпускаются в огромном диапазоне размеров: от миниатюрных 60×2,5 мм для фиксации тонких проводов до силовых 750×9 мм для крепления толстых кабельных пучков. Ключевые параметры при выборе — длина, ширина и разрывная нагрузка. Длина определяет максимальный диаметр пучка, который можно стянуть: для расчёта нужного размера умножьте диаметр пучка на π (3,14) и добавьте 20–30 мм на замок. Ширина влияет на прочность: стяжка 4,8 мм выдерживает значительно большую нагрузку, чем 2,5 мм при той же длине.
Разрывная нагрузка — важный параметр для силового монтажа. Для крепления лёгких жгутов проводов достаточно 8–18 кг. Для крепления кабелей под нагрузкой, вибрацией или в местах возможного механического воздействия — нужны стяжки с разрывной нагрузкой 50 кг и выше. Этот параметр всегда указывается в технических данных — не игнорируйте его в ответственных применениях.
Цвет стяжек — не только эстетика. В профессиональном монтаже цветовая кодировка помогает быстро идентифицировать цепи: красные стяжки — силовые линии, синие — контрольные, жёлтые — цепи заземления и так далее. В домашних проектах цветовое разделение упрощает диагностику и модификацию устройства в будущем — вы сразу видите, к какой группе относится тот или иной жгут.
Техника затяжки: как стянуть правильно
Правильная затяжка стяжки — это искусство баланса. Слишком слабо — жгут не зафиксирован, провода болтаются. Слишком сильно — стяжка врезается в изоляцию и деформирует её, что ускоряет износ в этом месте. Правило простое: стяжка должна быть затянута до устранения люфта без видимой деформации изоляции проводов под ней. Если изоляция начинает «сминаться» под замком — вы перестарались.
Для большого объёма монтажа используйте специальный пистолет для стяжек — он затягивает стяжку с заданным усилием и автоматически обрезает излишек вровень с замком. Это не только ускоряет работу, но и обеспечивает одинаковое натяжение во всём монтаже. Ручная обрезка кусачками оставляет острый выступ — аккуратно подрезайте его под углом, чтобы не порезаться об острый край впоследствии.
Размещение стяжек на жгуте тоже имеет значение. Первая стяжка — у начала жгута, последняя — у конца. Промежуточные — через равные интервалы, которые определяются гибкостью жгута и условиями эксплуатации: для жёстких кабелей достаточно одной стяжки на 30–40 см, для гибких тонких проводов — каждые 10–15 см. В местах изгиба жгута ставьте стяжку сразу после изгиба — это предотвращает смещение жгута при движении или вибрации.
Многоразовые стяжки и специальные типы
Стандартная нейлоновая стяжка — одноразовая. Снять её, не разрезав, невозможно. Это нормально для постоянного монтажа, но неудобно там, где провода приходится часто переключать или добавлять новые. Для таких применений существуют многоразовые стяжки с кнопкой разъединения: нажатие на замок освобождает ленту, стяжку можно снять и использовать повторно. Они дороже, но в ситуациях, где разборка монтажа предполагается заранее — оправданы полностью.
Стяжки с площадкой под крепёж позволяют не только стягивать жгут, но и крепить его к поверхности — панели, стене, раме шасси. Площадка фиксируется саморезом, заклёпкой или двусторонним скотчем, а стяжка фиксирует жгут к ней. Это элегантное решение для прокладки кабелей вдоль конструктивных элементов без сверления дополнительных отверстий под хомуты.
Стяжки и профессиональная культура монтажа
Кабельная стяжка — маленький, но очень красноречивый показатель профессионализма монтажника. По тому, как уложены провода в устройстве, можно многое сказать о человеке, который его собирал: насколько он думает о будущем обслуживании, насколько уважает стандарты, насколько понимает, что за монтажом будут работать другие люди.
Купить термопасту в Киеве — ещё один расходник, который профессиональный монтажник всегда держит под рукой рядом со стяжками. Особенно это актуально при сборке устройств с силовыми транзисторами, драйверами двигателей и другими компонентами, требующими теплоотвода: аккуратно уложенные провода плюс правильно нанесённая термопаста — вот две мелочи, которые вместе делают устройство надёжным на годы вперёд, а не на несколько месяцев до первого перегрева.
